L-ACOUSTICS LA-Rack II

Descriptions détaillées

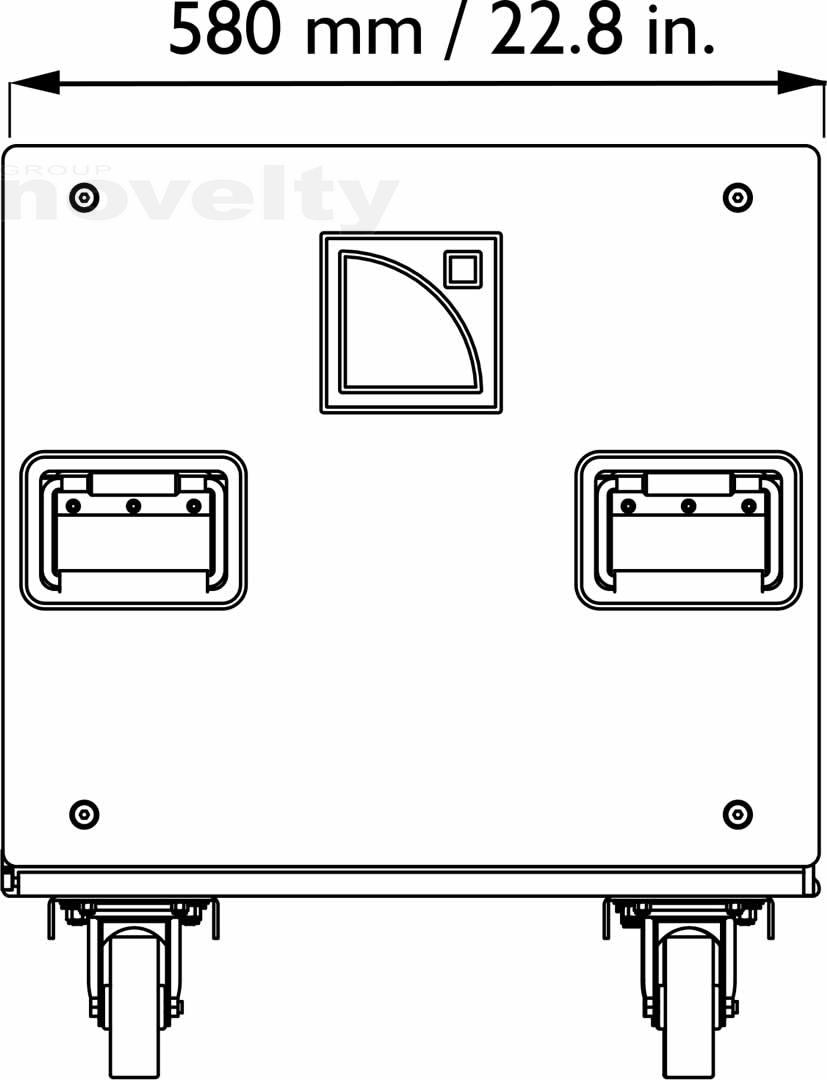

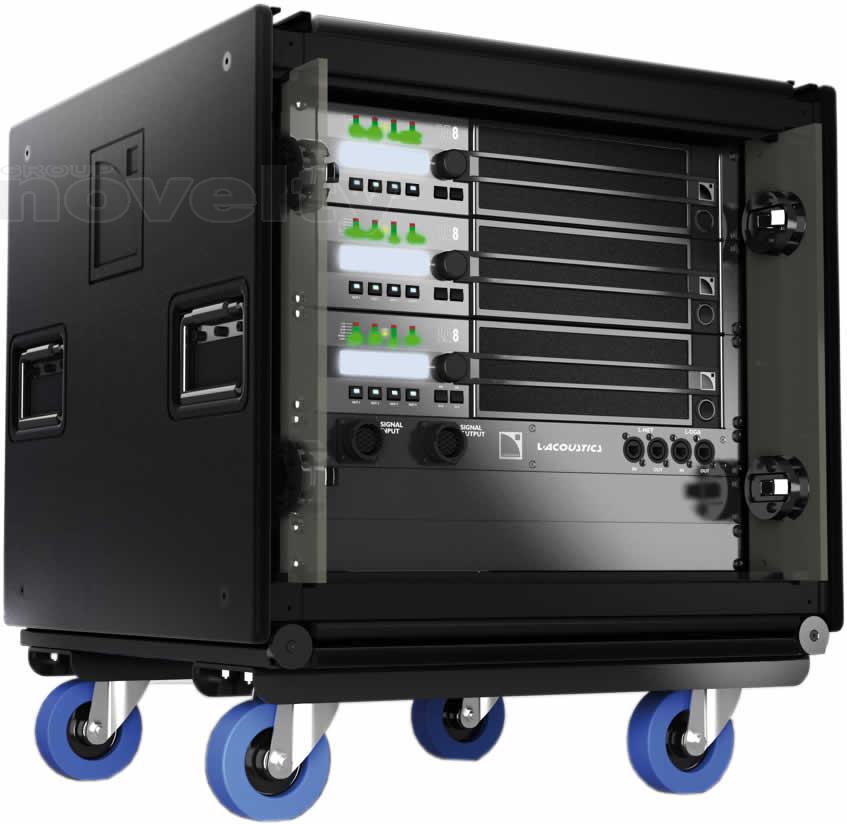

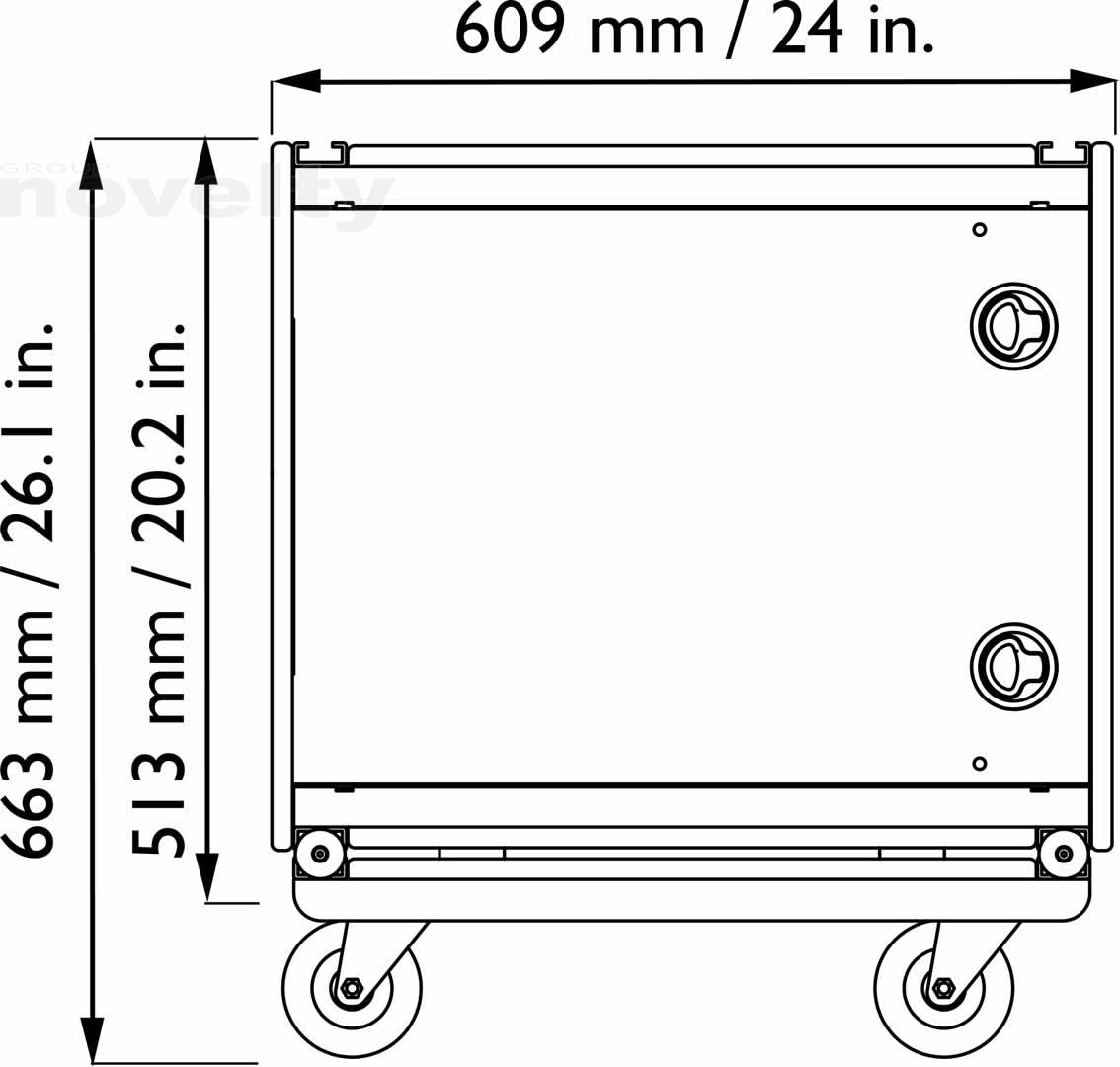

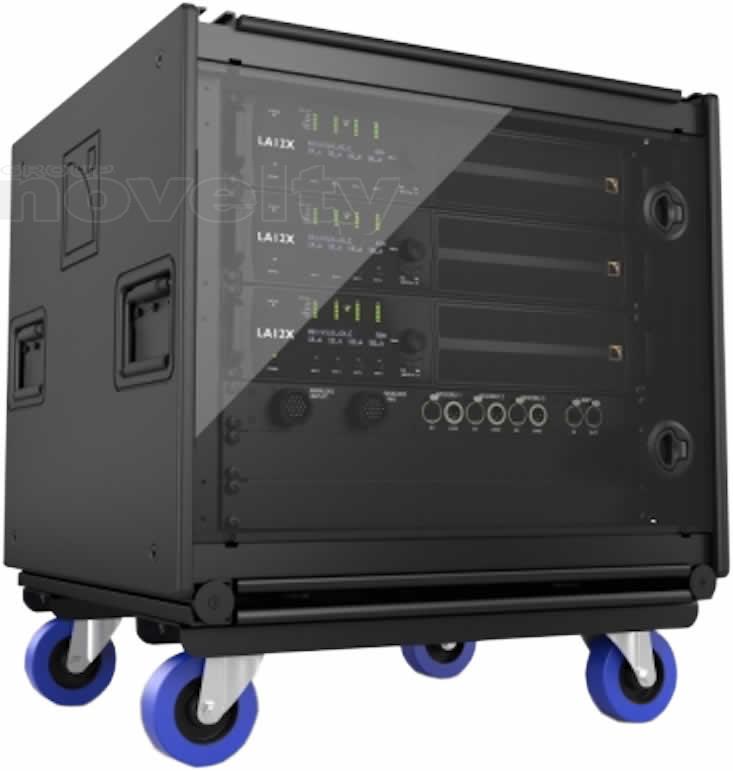

RK 9U :
Le rack 9U présente une structure double constituée d'un cadre interne en acier sur amortisseurs et d'un cadre externe en aluminium muni de parois en polyéthylène très résistantes. Cette conception garantit une bonne intégrité structurelle tout en favorisant le découplage et la protection des composants électroniques installés dans le rack. Ces derniers sont en outre protégés pendant le transport par deux portes en LEXAN® amovibles. Deux emplacements libres sont disponibles en face avant pour accueillir d'autres équipements. À l'arrière, deux panneaux articulés masquent et protègent les connecteurs (analogiques, numériques et réseau) des contrôleurs ampli és et contribuent à éviter les enchevêtrements de câbles.

La partie centrale de l'arrière des contrôleurs reste accessible au niveau de ses connecteurs PA-COM® et SpeakON®, offrant ainsi la même fonctionnalité qu'un panneau de connexions de sorties de haut-parleurs (voir la dernière page pour les raccordements de câbles). Le rack RK 9U est équipé en standard d'un plateau de transport à roulettes amovible et de deux barres de couplage. Ces dernières permettent également d'assembler plusieurs LA-RAK II en ligne verticale levée ou posée.

LA12X :
Le contrôleur ampli é LA12X couvre l'ensemble du fonctionnement des systèmes d‘enceintes L-Acoustics. Il associe dans un châssis 2U léger les ressources d'un moteur 4 x 4 DSP et des ressources étendues qui pilotent quatre canaux d'ampli cation délivrant chacun jusqu'à 3300 W à 2,7 ohms avec des temps de maintien exceptionnels.

Le LA12X présente une interface en face avant, deux ports de connexion d'E/S Ethernet pour la commande à distance via le réseau (AVB/TSN-ready), un tableau de connexions pour les entrées audio analogiques et numériques (AES/EBU) et des sorties haut-parleur. L'alimentation à découpage (SMPS) universelle (90-265V) avec correction du facteur de puissance (PFC) offre une tolérance élevée aux alimentations électriques instables.

LA-PANEL II :
Un panneau de connexions en face avant pour la distribution des signaux audio analogiques et numériques permet d'envoyer aux trois contrôleurs ampli és 6 signaux analogiques discrets et 3 signaux AES/EBU stéréo, avec possibilité de raccordement à d'autres racks. Les connecteurs analogiques sont compatibles avec le standard CA- COM à 19 points de L-Acoustics. Les signaux audio numériques utilisent des connecteurs XLR. Le panneau de connexions comprend également 2 connecteurs d'E/S Ethercon® pour le raccordement aux réseaux L-NET et AVB/TSN, ce qui permet de recevoir des ux AVB multicanaux pour alimenter l'ensemble des 12 entrées de contrôleur ampli é disponibles.

LA-POWER II :
Panneau de distribution de puissance d'E/S (2 unités de 19 pouces) situé à l'arrière qui permet d'équilibrer automatiquement la puissance avec un nombre identique de LA12X par phase. Il comprend une entrée NEMA L21-30P triphasée (mode US) et une connexion CEE FORM 400V avec récepteur de raccordement à un rack secondaire (mode EU). Un commutateur secteur permet de sélectionner le fonctionnement en mode US ou en mode EU. Une entrée NEMA 5-15 (mode US) et une prise F "Schuko" (mode EU) sont également disponibles pour l'alimentation d'accessoires auxiliaires. Le circuit auxiliaire est muni d'un fusible 10 A. Trois voyants lumineux permettent de surveiller la présence de chaque phase en section frontale du circuit secteur indépendamment de la position du commutateur secteur.

LA-RAK BUMP :
Le composant LA-RAK BUMP est conçu pour lever jusqu'à 4 racks LA-RAK II, ce qui correspond à une capacité de pilotage de 24 enceintes K1. Il peut être levé avec un point de suspension unique et assuré par un point de sécurité additionnel. Sa structure se compose d'un assemblage boulonné permettant les contrôles visuels de sécurité. Elle est protégée par un revêtement résistant aux intempéries.
